关于风管电加热箱控制方式探讨

一、产品概述：

凯顺风管式加热箱采用安全、高效陶瓷（加热管）作为发热元件，内外壁为优质镀锌板，新型保温材料防止热量散失。形式多样、安转方便。产品分为传统式分段控制以及SCR三相功率调整器无级控制两种。

该产品主要用于空调机风管或新风换气机风管中，对进入室内的空气进行加热处理，解决室内温度过低的问题。

二、产品特点：

Ø   由分组启动控制以及0~10V信号无极线性控制两种，

最新产品采用SCR三相功率调整器无触点控制，相比传统

的交流接触器分段控制方式，控制精度高，且延长控制电

路的使用寿命；

Ø  电加热过温自动保护，安全性能良好；

Ø  制热迅速，风阻小，散热均匀，热效率高；

Ø  安装、布线、接线方便简洁，减少故障率的发生。

三、技术参数：

Ø  输入电压：380V±5%（三相四线）

Ø  控制型号：分组控制（传统型）、0~10V或4~20mA

Ø  额定功率：3KW~300KW

Ø  控温范围：0~400℃

Ø  外形尺寸：600*500（可根据用户定制）

四、接线示意图：

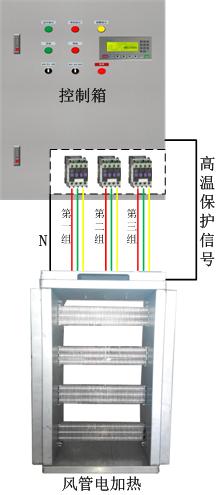

图1：传统控制方式

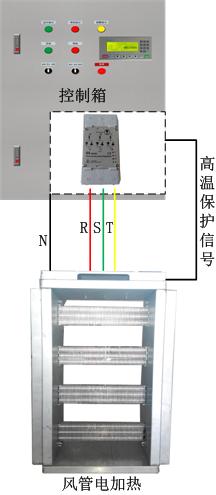

图2：可控硅控制方式1

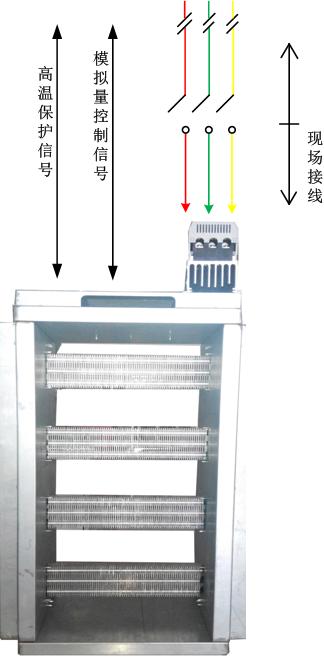

图3：可控硅控方式2

1、如图1，传统交流接触器分组控制方式，假设加热箱分三控制，每一组电加热管需要单独布一组三相电源线进行控制，每一组单独用一个交流接触器控制电源的通断，所以此控制方式布线麻烦、控制方式不灵活，控制精度不高，且由于接触器触头在长期使用的情况下容易出现氧化或触头尘埃过多造成接触不良的现象，此控制方式已很少使用；

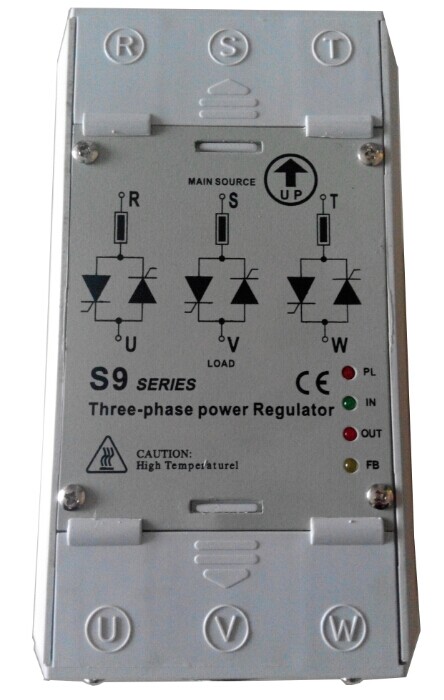

2、如图2，可控硅功率无极调整控制方式, 将功率调整器安装在一体化控制箱内，接一组三相电源线及控制信号线到电加热箱即可，三相功率调整器为无触点控制方式，所以不存在控制触点氧化或接触不良等现象，此控制方式接线布线简单，控制精度高，已取代传统的风管电加热产品，成为电加热行业的主流产品。

3、如图3，直接将功率调整器与电加热箱安装在同一位置，在控制箱接入一组三相电源线及控制信号先即可。
