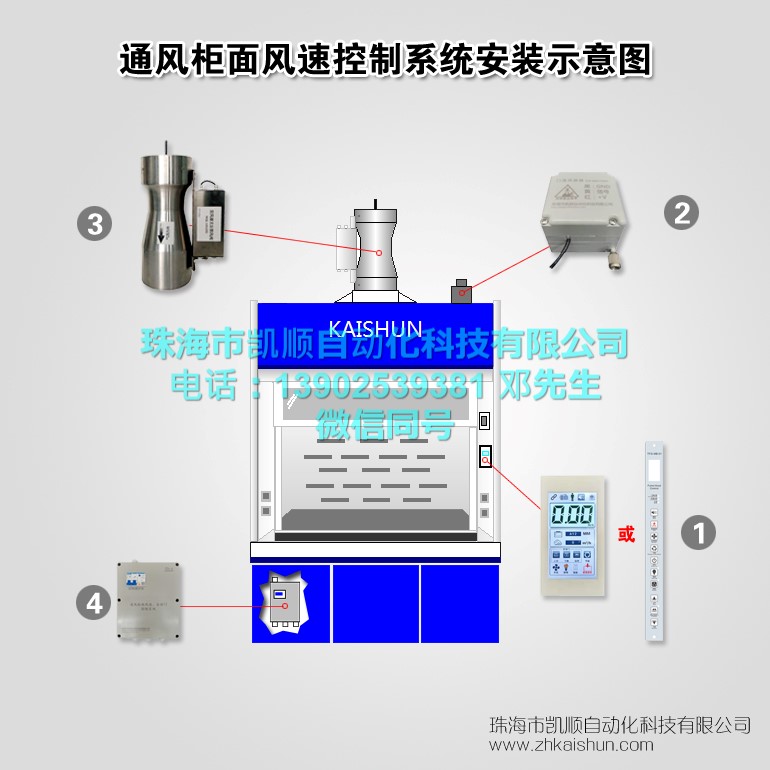

面板+文丘里+门高+控制箱

产品优势

● 5"真彩高清液晶面板或长条形面板，友好的菜单操作触摸界面更具人性化；

变风量文丘里阀阀胆机械响应速度<1秒，应对管道压力瞬时变化（比如同管道的其他排

风设备打开或关闭时引起的管道压力波动），使系统可靠性大大提高；通过门高传感器

直接测量调节窗开口尺寸，计算调节窗开口面积，控制箱根据开口面积和要求面风速计

算需求排风量，送至变风量文丘里阀；

● 变风量文丘里阀根据所需排风量自动控制排风量，使通风柜面风速达到控制要求；

● 排风管道压力（150Pa~750Pa）无关性，排风量控制精度高面风速精度高；

● 外界风扇，空调风口，人员走动对面风速无直接影响，变风量文丘里阀始终保持所需排风量；

● 实时显示通风柜状态、视窗高度、面风速、排风风量及参数设置，所有参数均可就地设置；

● 具有一键排风紧急/节能控制模式；

● 支持区域状态传感器，自动进入节能模式和正常模式，节能高效；

● 灯光、插座（最大功率2KW）控制，风机联动控制或直接接风机（最大功率0.7KW）；

配件描述

（1）、5寸液晶操作面板、长条形操作面板

■ 实时显示当前风速

■ 自动门控制及参数设定

■ 紧急排风功能

■ 风机、照明、风阀开度显示功能

■ 风速异常声光报警

■ 门位高度报警

■ 静音功能

■ 远程信号控制

■ 支持Modbus通用网络协议

（2）、门高传感器

■ 精度高、响应快、使用寿命长

■ 检测灵敏度高，确保安全性

■ 检测范围：0-1000mm

■ 检测精度：±2mm

（3）、控制型VAV蝶阀

■ 150-750Pa内与压力无关性

■ 阀体、阀芯、弹簧等采用304不锈钢

■ 风量控制精准度±5%

■ 响应时间：＜1s

■ 支持Modbus通用网络协议

■ 输出信号：RS485/0-10V/4-20mA

（4）、通风柜控制箱

自动门控制，有脚踏，面板，自动感应，

远程多样化控制方式面风速控制（支持面

风速风阀控制，文丘里流量阀控制，开关

量风阀控制）风机直启接触器控制照明，

插座等辅助设备RS-485接口可连接集中

监控具有漏电保护开关

可顶部和通风柜底部安装具备防夹功能面

风速过高过低，温度过高报警功能

直接AC220V供电，不需再配置电源模块
