控制型VAV变风量阀面风速控制系统

产品优势

● 5"真彩高清液晶面板或长条形面板（价格低廉），友好的菜单操作触摸界面更具人性化；

● 高集成度，极少拉线（整台通风柜只需2条线和1条电源线）

● 通过门高传感器直接测量调节窗开口尺寸，计算调节窗开口面积得到所需排风量，然后通过

安装在变风量阀体的风量传感器实时测量当前排风量，自动调节阀体开度达到所需排风量；

● 排风管道压力无关性，低管道压力要求，排风量控制精度高面风速精度高；

● 外界风扇，空调风口，人员走动对面风速无直接影响，文丘里阀始终保持所需排风量；

● 实时显示通风柜状态、视窗高度、面风速、排风风量及参数设置，所有参数均可就地设置；

● 具有一键排风紧急/节能控制模式；

● 支持区域状态传感器，自动进入节能模式和正常模式，节能高效；

● 灯光、插座（最大功率2KW）控制，风机联动控制或直接接风机（最大功率0.7KW）；

配件描述

（1）、5寸液晶操作面板、长条形操作面板

■ 实时显示当前风速

■ 自动门控制及参数设定

■ 紧急排风功能

■ 风机、照明、风阀开度显示功能

■ 风速异常声光报警

■ 门位高度报警

■ 静音功能

■ 远程信号控制

■ 支持Modbus通用网络协议

（2）、门高传感器

■ 精度高、响应快、使用寿命长

■ 检测灵敏度高，确保安全性

■ 检测范围：0-1000mm

■ 检测精度：±2mm

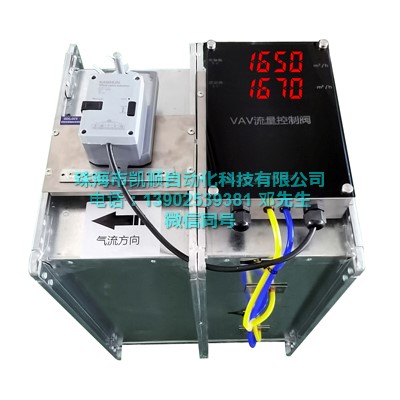

（3）、控制型VAV蝶阀

■ 带控制功能

■ 输入电源：AC/DC 24V

■ 输入信号：0-10V/RS485

■ 响应时间：＜4s

■ 风量控制精准度±5%

■ 支持Modbus通用网络协议

■ 阀体具备防腐
